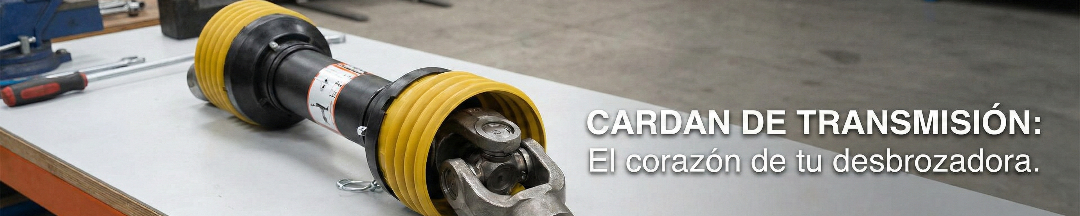

Qué es un cardán estándar para desbroce y cómo elegir el cardan agrícola adecuado
El cardán estándar es el eje de transmisión que conecta la TDF (toma de fuerza) del tractor con la desbrozadora (cadenas, martillos o cuchillas). En esta guía práctica explicamos componentes, series T1–T8, compatibilidad (1"3/8, 1"3/4), uso en PTO 540/1000 y mantenimiento paso a paso.
Componentes básicos de un cardán agrícola estándar
Aunque desde fuera parece un tubo con funda protectora, un cardán para desbroce incorpora piezas críticas: horquillas, cruceta, tubos telescópicos y protección plástica. Estos elementos permiten transmitir potencia y trabajar con ángulo y variación de longitud sin dañar la TDF.
Horquillas
Se acoplan a la TDF y al eje de entrada del apero. Su correcta fijación evita vibraciones y desgastes prematuros.
Cruceta
La cruceta (pieza en cruz) es la articulación que permite trabajar con ángulo. Mantenerla engrasada alarga la vida del cardán.
Tubos telescópicos
Un tubo interior y otro exterior (perfil triangular/estriado) se deslizan entre sí para compensar la distancia variable entre tractor y máquina. El solape mínimo es crucial por seguridad.
Protección plástica
La funda y las cadenas evitan que ropa o vegetación se enganche en las partes giratorias. Nunca operar sin la funda completa.
Nota: un cardán nuevo debe venir engrasado y con las crucetas correctamente montadas. Antes del primer uso, revisa el solape y la integridad de la funda protectora.
Series de cardanes estándar en Sugenor (T1–T8) y tabla técnica
En Sugenor disponemos de series T1–T8 en longitudes típicas (800, 1000, 1200 mm). La diferencia entre series reside en la capacidad de par, el tamaño de cruceta y la sección de tubos.
| Modelo | Potencia máx. 540 rpm (CV) | Potencia máx. 1000 rpm (CV) | Cruceta (mm) | Tubo interior (mm) | Tubo exterior (mm) |
|---|---|---|---|---|---|
| T1 | 16 | 24 | 22 × 54 | 28.5 × 3.5 | 32.4 × 2.5 |
| T2 | 27 | 40 | 23.8 × 61.3 | 29 × 4 | 38.1 × 3.4 |
| T3 | 33 | 50 | 27 × 70 | 38.1 × 4.4 | 43.4 × 3.3 |
| T4 | 35 | 53 | 27 × 74.6 | 38.1 × 4.4 | 43.4 × 3.3 |
| T5 | 47 | 75 | 27 × 80 | 44.7 × 4 | 51.3 × 2.9 |
| T6 | 55 | 83 | 30.2 × 92 | 44.7 × 4 | 53.6 × 3.8 |
| T7 | 75 | 108 | 30.2 × 106.5 | 44.7 × 5.6 | 53.6 × 3.8 |
| T8 | 90 | 138 | 35 × 106.5 | 53.6 × 5 | 62.7 × 4 |
En palabras simples: T1 es para tractores pequeños y trabajos ligeros; T8 para equipos grandes y trabajos intensivos. La elección correcta reduce averías y mantenimiento.
Cómo elegir el cardán estándar adecuado para desbroce
La elección depende de tres factores: potencia del tractor, tipo de trabajo y régimen de la TDF (540 o 1000 rpm). No existe un cardán “mágico” para todo: hay que casar potencia y esfuerzo.
1) Potencia del tractor (regla práctica)
- 15–30 CV: T1–T2 (desbroce ligero)
- 30–60 CV: T3–T5 (desbrozadoras estándar)
- 60–90+ CV: T6–T8 (aplicaciones intensivas)
2) Tipo de trabajo
Para hierba y limpieza ligera basta un cardán pequeño; para matorral denso, zarzas o restos de poda sube de serie por seguridad.
3) Régimen de TDF y par exigido
Comprueba la potencia y régimen que exige el fabricante del apero. Un cardán subdimensionado se calentará y desgastará crucetas.
Consejo práctico: si dudas entre dos series, elige siempre la opción superior si tu trabajo es variable o incluyes tareas duras ocasionalmente.
Cardán estándar frente a cardán con accesorios (embrague, rueda libre)
Cardán estándar simple
Transmisión directa, económico y adecuado para desbroce ligero o terrenos limpios.
Cardán con embrague de seguridad (limitador de par)
Incluye un sistema que patina cuando el apero se traba (piedras, tocones). Muy recomendable en desbroce pesado para proteger caja y TDF.
Cardán con rueda libre
Permite que el apero siga girando sin empujar al tractor al cortar la TDF. Evita esfuerzos inversos y protege la transmisión en implementos de alta inercia.
| Tipo | Uso típico | Ventaja |
|---|---|---|
| Estándar simple | Desbroce ligero | Económico |
| Con embrague | Monte, pedregal | Protege ante bloqueos |
| Con rueda libre | Implementos de alta inercia | Evita empujes al tractor |
Mantenimiento básico del cardán estándar (para durar años)
- Engrasar crucetas y tubos telescópicos con la periodicidad recomendada (frecuencia mayor en trabajo intensivo).
- Revisar la funda protectora y las cadenas: debe girar libre y estar sin roturas.
- Comprobar el solape entre tubo interior y exterior: siempre debe haber solape suficiente en la longitud de trabajo.
- Evitar ángulos excesivos: un cardán 'quebrado' se recalienta y sufre desgaste prematuro.
Recomendaciones antes de desbrozar: engrasar crucetas → revisar funda → comprobar solape → ajustar longitud → comprobar horquillas.
Ver cardans disponibles¿Qué cardan necesita mi tractor?
Depende del tipo de TDF (1"3/8 o 1"3/4), régimen (540/1000 rpm) y la potencia del tractor. Consulta la tabla T1–T8 y las recomendaciones del fabricante del apero.
¿Cómo medir un cardan agrícola?
Mide la longitud total del cardán cerrado, el tipo de conexión y el diámetro de tubo. Asegúrate de que la longitud permita solape suficiente cuando el apero esté en su posición de trabajo.
¿Cuándo elegir un cardán con embrague?
Si trabajas en monte, pedregal o en presencia de restos de poda donde el apero puede trabarse, el embrague de seguridad es muy recomendable.
¿Se pueden reparar las crucetas?
Sí: las crucetas se sustituyen como pieza de desgaste. Mantenerlas engrasadas prolonga su vida y evita daños mayores.
